專攻CPO及高端光學需求，普萊信發布Phoenix 350 輕量化TCB設備

  ICC訊   近日，國內高端半導體設備供應商普萊信正式推出其最新研發的Phoenix 350輕量化TCB熱壓鍵合機。該產品專為解決CPO（共封裝光學）封裝以及WLP（晶圓級封裝）工藝中的核心痛點而設計，憑借其超高精度、高速度及多功能的工藝能力，為光電封裝領域提供了全新的技術解決方案。

  直擊CPO封裝痛點，TCB技術成關鍵

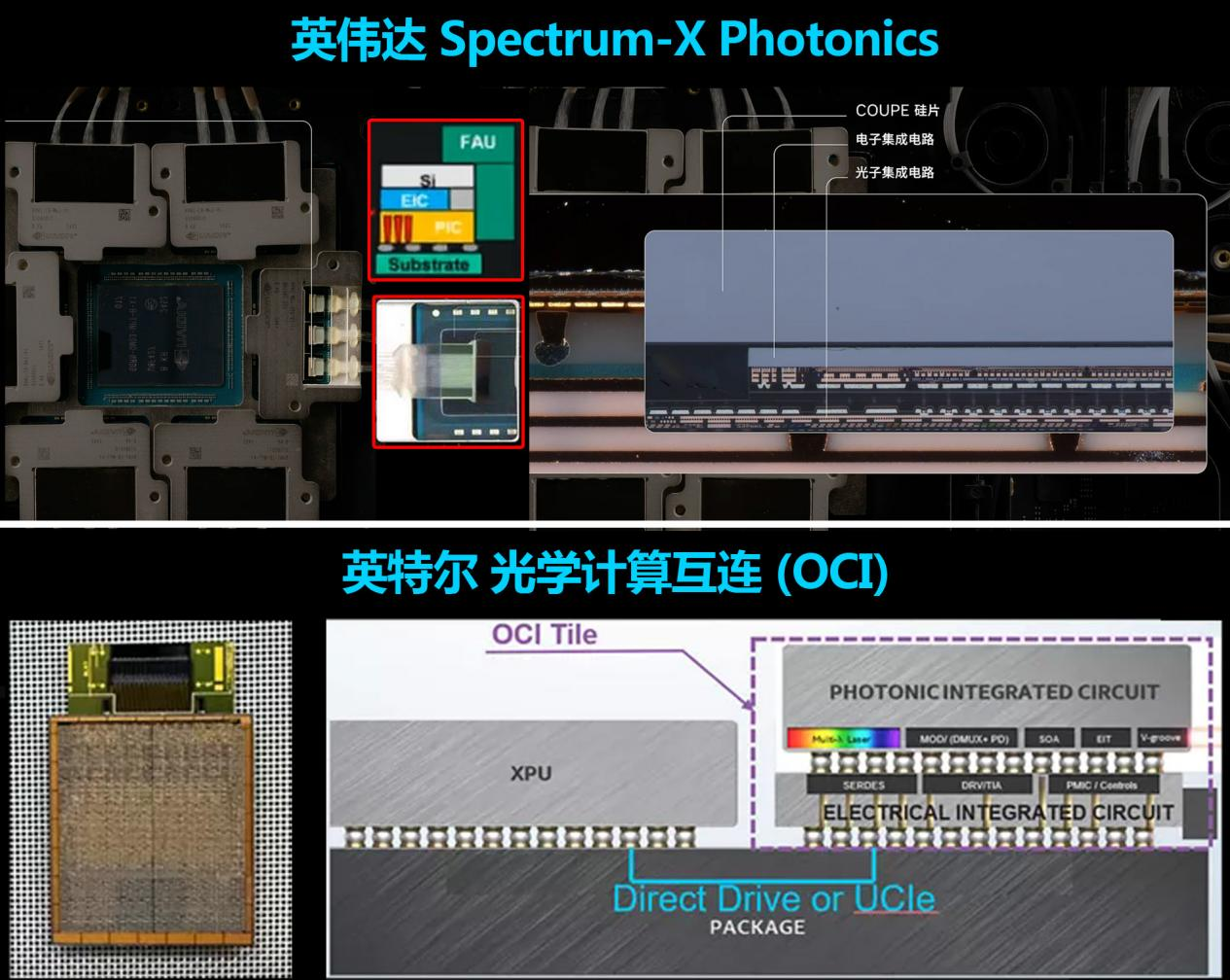

  隨著數據中心、人工智能和高性能計算對帶寬和能效要求的不斷提升，CPO技術作為解決傳統可插拔光模塊帶寬瓶頸的核心方案，正逐步成為行業焦點。然而，CPO封裝過程中面臨諸多挑戰，尤其是在將光芯片和電芯片進行高密度集成時，對貼片精度、溫度控制和力控穩定性提出了極高的要求。傳統封裝設備難以滿足CPO所需的微米級甚至亞微米級對位精度和復雜的鍵合工藝，導致良率低、生產效率受限。

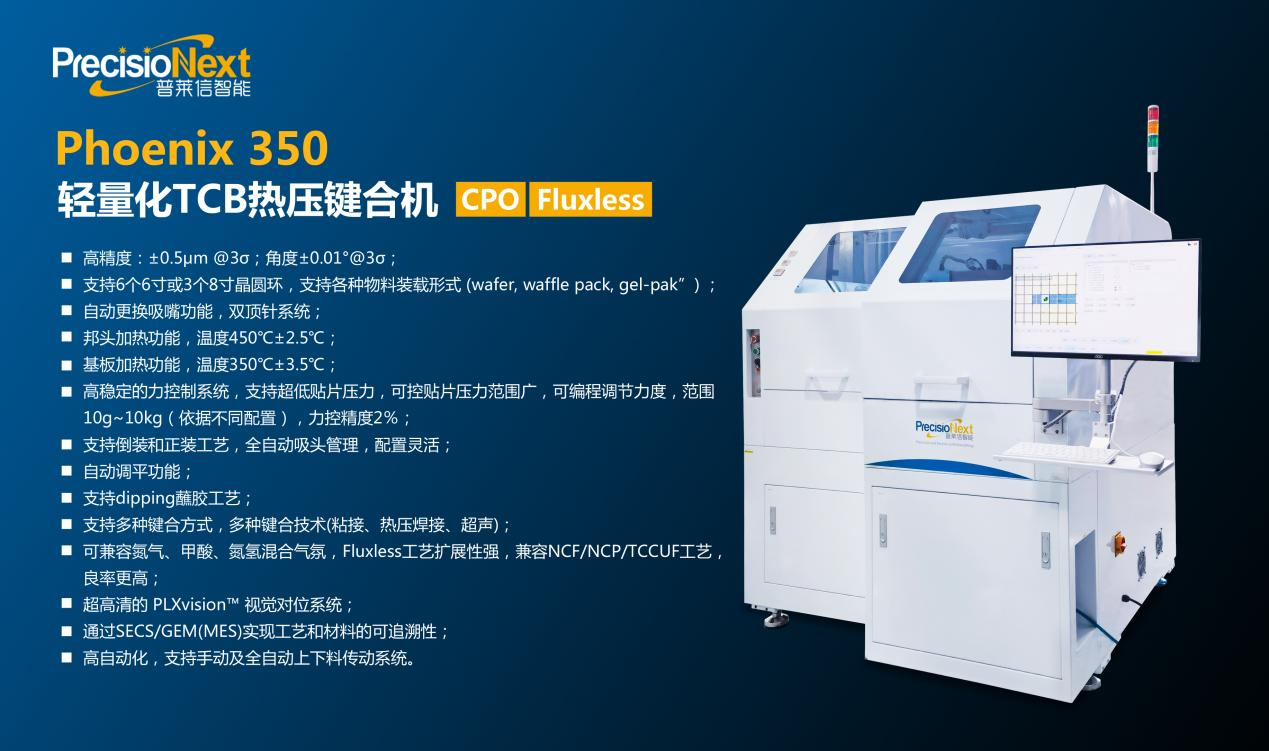

  Phoenix 350：專為CPO及WLP工藝量身打造

  普萊信此次推出的Phoenix 350輕量化TCB熱壓鍵合機，正是針對上述痛點而研發。該設備集成了多項業界領先的技術，超精密、快溫變、全域均勻、高真空/氣氛可控、高剛性，適配晶圓級批量生產與超細間距，滿足WLP及相關堆疊封裝需求。為CPO及WLP封裝提供了高效、可靠的解決方案。

  1. 極致精度，確保光學耦合效率

  CPO封裝的核心在于確保光信號在芯片間的高效傳輸，這要求芯片貼裝必須達到極高的對位精度。Phoenix 350具備±0.5μm @3σ的貼片精度和±0.01°@3σ的角度控制能力，配備雙視覺對準系統，可自動補償晶圓翹曲、熱變形，適配超細間距微凸點，可重復實現的亞微米貼裝精度，從根本上保證了光路對準的準確性，有效提升了器件的性能和良率。

  2. 高速生產，滿足大規模制造需求

  Phoenix 350配置了高剛性機架，精密運動軸，低振動，Z軸柔順控制，避免沖擊晶圓與凸點。在保證精度的同時，大幅提升了生產效率和設備產出，滿足了CPO技術從實驗室走向大規模量產的需求。

  3. 靈活的物料與工藝兼容性

  面對WLP工藝中多樣化的芯片尺寸和物料形式，Phoenix 350展現出極高的靈活性。它支持6個6寸或3個8寸晶圓環，兼容wafer、waffle pack、gel-pak等多種物料裝載形式，并可支持各種不同的芯片尺寸和多芯片貼裝，支持dipping蘸膠工藝。此外，設備可應對晶圓翹曲、超細間距、薄晶圓、異質集成等WLP專屬挑戰，保障鍵合良率與可靠性，同時支持die to die，die to substrate以及die to wafer制程。

  4. 精準溫控與力控，保障鍵合質量

  TCB工藝對溫度和壓力的控制要求極為苛刻。Phoenix 350的邦頭加熱功能可達450℃±2.5℃，具備最高60℃/S的升溫和50℃/S的降溫能力，配合基板350℃±3.5℃的加熱功能，能夠快速、穩定地達到工藝窗口要求。同時，其高穩定的力控制系統支持10g到10kg（依據不同配置）的可編程調節力度，力控精度達到2%，可滿足超低貼片壓力的需求，有效保護脆弱的芯片結構，提升鍵合可靠性。

  5. 多氣氛支持與無助焊劑工藝，提升良率

  Phoenix 350可兼容氮氣、甲酸、氮氫混合氣氛，不僅僅支持NCF/NCP/TCCUF還支持Fluxless工藝，有助于獲得更潔凈的鍵合界面，有效解決了助焊劑的殘留對光器件的污染問題。設備卓越的氣密性及極低的氣體消耗，進一步優化了工藝成本和環境控制。

  6. 智能化與可追溯性

  設備搭載了超高清的PLXvision?視覺對位系統，確保了對位的精準和快速。通過SECS/GEM (MES)接口，Phoenix 350兼容多類WLP相關鍵合工藝，可一體化集成多道工序，適配薄晶圓、異質材料，實現了工藝和材料的全程可追溯性，滿足現代智能工廠的管理要求。其高自動化的設計，支持手動及全自動上下料傳動系統，并可選的工藝模塊實現個性化配置，適應不同客戶的產線需求。

  普萊信：賦能先進封裝未來

  普萊信一直致力于為半導體封裝領域提供高端裝備和技術創新。Phoenix 350輕量化TCB熱壓鍵合機的推出，不僅展示了普萊信在亞微米高精度運動控制、熱管理及機器視覺等核心技術上的深厚積累，也標志著公司在助力CPO等前沿封裝技術產業化落地方面邁出了關鍵一步。普萊信將繼續以客戶需求為導向，通過持續的技術創新，為全球半導體及光電子產業提供更多高性能、高可靠的封裝解決方案。
